GS1 DataBar Expanded Stacked: Funktionen und Konfiguration, die in FastReport .NET

GS1 DataBar Expanded Stacked ist ein multi-line-barcode für Produkte, dass erfordern mehr Daten als eine standard-GTIN. Es ermöglicht die Codierung zusätzliche Daten wie Ablaufdatum, Gewicht, charge Anzahl, indem Sie in einen kompakt-label-Bereich. Dieser Artikel wird untersuchen die Daten, unterstützt durch das symbol, wie es gelesen wird, und wie die Segmente parameter bestimmt den barcode-Form in FastReport .NET.

Was ist GS1 DataBar Expanded Stacked

GS1 DataBar Expanded Stacked ist ein multi-line-version des GS1-DataBar Expanded. Es ist gedacht für Fälle, in denen eine erweiterte einzigen-Linie barcode does not fit horizontal. Die Daten verteilt über mehrere Zeilen, so dass das symbol platziert werden auf schmale Etiketten oder Pakete mit begrenztem Raum.

Je nach verfügbaren Platz, kann der barcode ist relativ breit und kurz, oder etwas schmaler und höher. Nach GS1 Daten, die symbol hält bis zu 74 numerische oder 41 alphanumerische Zeichen, in der Gestapelte version, können die Daten angeordnet werden maximal 11 Zeilen.

Was Können Daten Kodiert Werden

Im Gegensatz zu GS1 DataBar Omnidirectional und Begrenzt, die in Erster Linie für die GTIN, die Expanded Stacked version unterstützt GS1 Application Identifiers (AI). Diese zeigen, wie interpretieren Sie die folgenden Daten.

Ein einzelner barcode codieren kann:

• GTIN — AI (01)
• Netto-Gewicht — zum Beispiel, AI (310x) für Kilogramm oder AI (320x) für Pfund
• Produktionsdatum oder Verfalldatum — AI (11), (15) oder (17), die je nach dem Datum Wert
• Chargennummer AI (10)
• Seriennummer — AI (21)
• Preis — zum Beispiel, AI (392x)

Die Menge der angewandten AIs hängt von der Aufgabe und der spezifischen Kennzeichnung Regeln. GS1 DataBar Expanded Stacked verwendet wird, insbesondere für zusätzliche Informationen über frische Produkte, wie Gewicht und Mindesthaltbarkeitsdatum.

Das Scannen an der Kasse

GS1 DataBar Expanded Stacked ist konzipiert für das Scannen mit multi-Flugzeug-Scanner im Einzelhandel. Jedoch, die Lesbarkeit hängt davon ab, Geräte-Kompatibilität und Konfiguration: nicht jeder scanner erkennt automatisch das symbol geben.

Barcode-Linien sind getrennt, die durch Besondere Muster. Diese helfen, die der scanner erkennt das symbol Struktur und korrekt kombinieren Sie Daten aus verschiedenen Zeilen. Nach Angaben, die separator-Muster ist die Höhe von 3 Modulen, und ist die Zeilenhöhe 34-Module.

Das symbol verwendet eine Stellgröße berechnet unter Verwendung der modulo-211-Algorithmus. Dies hilft zu erkennen Dekodierung von Fehler, aber garantiert nicht das Lesen von beschädigten barcodes in allen Fällen.

Beispiele von Daten, die für die Codierung

Unten sind zwei Beispiele für strings, die mit application identifiers.

Short code: (01)09501101530003(17)250101

• AI (01) — product GTIN
• AI (17) — expiration date: January 1, 2025

In diesem Beispiel gibt es nur wenige Daten, so dass der barcode kann, besetzen weniger Zeilen als einen längeren code. Das tatsächliche layout hängt von segment-Einstellungen und verfügbaren Speicherplatz.

Lange (komplexe) code: (01)08684225231863(3103)000000(17)251230(251)TR03008228992(7007)251215

• AI (01) — GTIN
• AI (3103) — Netto-Gewicht in kg mit drei Nachkommastellen
• AI (17) — expiration date: December 30, 2025
• AI (251) — identifier Bezug auf das ursprüngliche Objekt oder die Komponente
• AI (7007) — Datum und Uhrzeit der Ernte oder Produktion

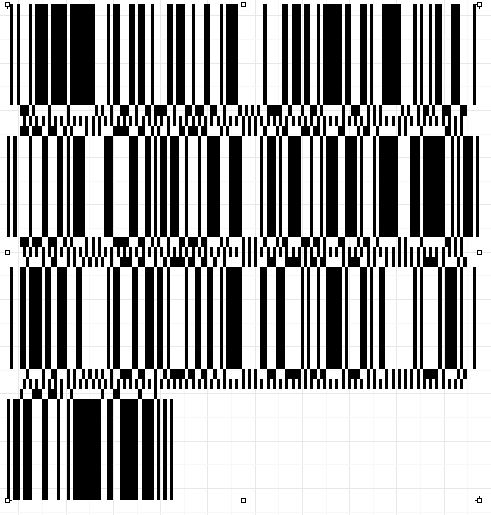

Je mehr Daten, die codiert werden müssen, desto mehr Raum kann notwendig werden. Wenn das symbol der Breite begrenzt ist, werden die Daten verteilt über mehrere Zeilen.

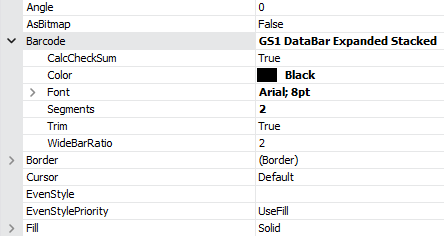

Konfigurieren Segmente in FastReport .NET

In FastReport .NET, die Segmente parameter ist verantwortlich für die Aufteilung des symbols in Zeilen. Er bestimmt die Anzahl der Daten-segment Paare in einer horizontalen Linie und wirkt sich auf die barcode-Breite-zu-Höhe-Verhältnis.

• Segments = 2 — minimaler Wert: der barcode ist schmaler und in der Regel höher, da die Daten verteilt über mehrere Zeilen
• Segments = 4, 6, 8... — wie wird der Wert erhöht, erhöht sich der barcode wird breiter, und die Anzahl der Linien in der Regel sinkt
• Segments = 20 — maximale Breite für die multi-line-version; mit einer entsprechenden Menge von Daten, das symbol kann fit in a single line

In diesem Fall Segmente muss eine gerade Zahl von 2 bis 20. Diese Werte entsprechen der Breite Palette von GS1 DataBar Expanded Stacked angegeben in die Spezifikation.

Fazit

GS1 DataBar Expanded Stacked hilft, nicht nur die GTIN, sondern auch zusätzliche Informationen auf einem Etikett — zum Beispiel, net Gewicht, Ablaufdatum und Chargennummer. Die multi-line-Struktur macht es bequem für schmale Etiketten, während die Segmente Einstellung in FastReport .NET ermöglicht die Einstellung der gewünschten Breite-zu-Höhe-Verhältnis. Bei der Vorbereitung für den Druck, ist es wichtig, überprüfen Sie die Korrektheit der Daten und sicherzustellen, dass der scanner verwendet wird, unterstützt dieser barcode-Typ.
