UPC-E


UPC-E ist ein linearer digitaler Barcode, der für die Codierung von Produktinformationen im Einzelhandel entwickelt wurde. Wie Sie wissen, basiert der UPC-Standard auf der EAN. Der amerikanische UPC-A ist nämlich ein Analog zur europäischen EAN-13. Der Unterschied besteht nur in der Länge des Codes - 12 Zeichen gegenüber 13. Die EAN-13 ist eine verkürzte Version von EAN-8. Der Code wurde mit dem Ziel entwickelt, den Code klein genug zu machen, damit er auf kleine Verpackungen passt. Der UPC-A hat auch eine "Lite"-Version von UPC-E mit 6 Zeichen. Der in UPC-A verwendete Produkt- bzw. Warencode hat in der Regel viele Nullen. Durch die Entfernung von Nullen aus diesen Codes konnte die Länge des Barcodes von 12 auf 6 Zeichen gekürzt werden, ohne dass Informationen verloren gingen.

Der Code wird wie folgt aufgebaut:

  • Das erste Präfix-Zeichen gibt ein Zahlensystem 0 oder 1 an, das bestimmt, wie der Code interpretiert wird;

  • Danach folgen die 6 Zeichen des Hersteller- und Produktcodes (getrennt in UPC-A);

  • Das letzte Zeichen ist eine Prüfziffer, um die Integrität des Codes zu überprüfen.

Mit dem UPC-E-Barcode können 6 bis 8 Zeichen codiert werden. Bei der Codierung von 6 Zeichen werden das erste Zeichen, das das Zahlensystem darstellt, und das letzte Zeichen, das die Prüfziffer darstellt, ausgeschlossen. Bei der Codierung von 7 Zeichen wird nur die Prüfziffer ausgeschlossen. Und der 8-stellige Code enthält den gesamten oben beschriebenen Aufbau. Wie Sie sehen können, enthält die verkürzte UPC Version kein Start- und Stopp-Zeichen, dadurch wird der kompakte Aufbau erreicht.

Je nach gewähltem Zahlensystem wird die Prüfziffer automatisch berechnet. Somit wird der UPC-E-Standard in UPC-E0 und UPC-E1 unterteilt.

Es ist wichtig zu beachten, dass mit dem UPC-E nur GTIN-12-Strukturen mit einem Start-Zeichen 0 und einer Folge von Nullen im Code codiert werden können. Diese Folge von Nullen wird im UPC-E-Code schließlich abgebaut.

Wie beim UPC-A wird jedes Datenzeichen beim UPC-E mit zwei Strichen und zwei Zwischenräumen codiert. Der Strich oder Zwischenraum kann 1, 2, 3 oder 4 Module breit sein (ein Modul entspricht 0,33 mm).

Um der Berichtsseite einen UPC-E0- oder UPC-E1-Barcode hinzuzufügen, klicken Sie auf das Barcode-Symbol in der seitlichen Symbolleiste des Berichtsdesigners und wählen Sie den gewünschten Barcode aus:

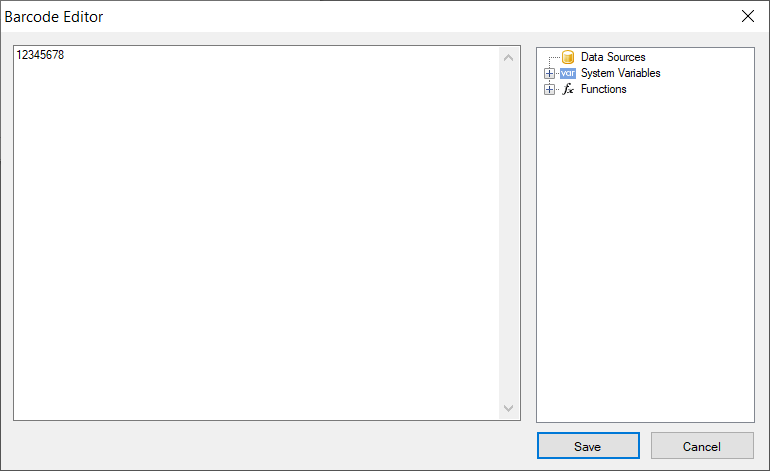

Um den hinzugefügten Barcode zu bearbeiten, doppelklicken Sie darauf oder rufen Sie das Kontextmenü mit einem Rechtsklick auf und wählen Sie Bearbeiten… aus:


Alle Barcode-Objekte haben eine Reihe von Eigenschaften. Hier sind die gebräuchlichsten:

  • Angle – Mit dieser Eigenschaft können Sie die Drehung eines Objekts auf einen der festen Winkel - 0, 90, 180, 270 Grad - einstellen.

  • Zoom – Die Eigenschaft legt die Skalierung des Barcodes fest. Diese Eigenschaft wird nur in Verbindung mit der AutoSize-Eigenschaft verwendet.

  • AutoSize – Wenn diese Eigenschaft aktiviert ist, wird das Objekt so gestreckt, dass der gesamte Barcode angezeigt wird. Wenn sie deaktiviert ist, wird der Barcode auf die Größe des Objekts gestreckt.

  • ShowText – Die Eigenschaft bestimmt, ob der Text unter dem Barcode angezeigt wird.

  • DataColumn – Datenfeld, aus dem der Objekttext geladen werden soll.

  • Expression – Ausdruck, der den Objekttext zurückgibt.

  • Text – Objekttext.

  • Padding – Mit dieser Eigenschaft können Sie Einzüge von den Rändern des Objekts in Pixel festlegen.

  • WideBarRatio – Diese Eigenschaft ist bei allen linearen Barcodes vorhanden. Sie bestimmt die relative Größe der breiten Balken des Barcodes.

  • CalcCheckSum – Viele lineare Barcodes verfügen über diese Eigenschaft. Sie bestimmt, ob die Prüfsumme automatisch berechnet werden soll. Wenn diese Eigenschaft deaktiviert ist, muss die Prüfsumme im Objekttext vorhanden sein.

Wenn Sie die ShowText-Eigenschaft deaktivieren, sieht der Code wie folgt aus:
