Архитектура FastCube VCL

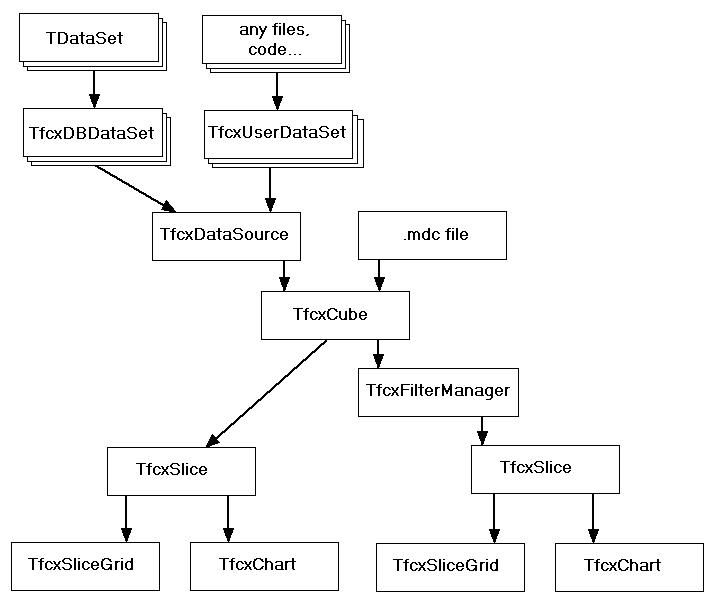

Библиотека компонент FastCube VCL - это набор невизуальных и визуальных компонент, назначение которых - обработка, хранение и визуализация многомерных данных. Архитектура компонент FastCube 2 представлена на следующей диаграмме.

FastCube VCL включает в себя следующие компоненты:

Невизуальные компоненты

• TfcxDBDataSet - компонент для связи с источником из базы данных;
• TfcxUserDataSet - компонент для связи с пользовательским источником (на основе событий);
• TfcxDataSource - компонент связывающий все источники данных для куба и описывающий свойства полей и атрибутов;
• TfcxCube - (куб) основное хранилище загруженных данных;
• TfcxSlice - (срез) отвечает за хранение структуры представления данных и их подготовку в соответствии с ней;
• TfcxFilterManager - управляет фильтрацией данных куба для среза;

Базовые визуальные компоненты:

• TfcxCubeGrid - (таблица данных) отображает исходные данные из куба;
• TfcxSliceGrid - (кросс-таблица) отображает данные в соответствии со структурой из среза и предоставляет пользователям возможность манипулирования данными и структурой;
• TfcxCubeGridToolbar - (панель инструментов таблицы данных) содержит набор кнопок, позволяющих выполнять операции с таблицей данных;
• TfcxSliceGridToolbar - (панель инструментов кросс-таблицы) содержит набор кнопок, позволяющих выполнять операции с кросс-таблицей, срезом и кубом;

Компоненты для отображения диаграмм:

• TfcxChart - (диаграмма) отвечает за представление данных в виде диаграммы.
• TfcxChartToolbar - (панель инструментов диаграммы) содержит набор кнопок, позволяющих выполнять операции с диаграммой.
